三軸磁気センサ
FGS3-1000 三軸磁気センサ
- 本センサは、直流磁界（±1000μT）
交流磁界(1000μT0-Peak)を測定できる三軸磁気センサです。 - 磁気センサには平行フラックスゲート方式を採用し、X，Y，Z軸成分を同時に出力します。
- ノイズレベル25pTrms/√Hz@1Hz (typ.)で測定が可能です。
- 直流磁界から1kHzまでの交流磁界が測定できます。
- D-subコネクタに±15V電源を供給して、アナログ電圧出力（フルスケール±10V）での磁気測定が可能です。
| 有効測定範囲 | ±1000μT |
|---|---|
| ノイズレベル | 25pTrms/√Hz@1Hz(typ.) |
| アナログ電圧出力 | ±10V/±1000μT |
| 直線性 | 誤差 ±0.5% of F.S.（各軸） |
| 周波数応答 | -3dB(1kHz) |
| 電源 | DC±15V |
| 外形寸法(コネクタ除く) | 40mm×130mm×32mm |
D-subコネクタピン配置図
端子番号表
| 端子番号 | 用途 |
|---|---|
| 1 | +15V電源 |
| 2 | -15V電源 |
| 3 | GND |
| 4 | No Connect |
| 5 | No Connect |
| 6 | X軸出力 |
| 7 | Y軸出力 |
| 8 | Z軸出力 |
| 9 | GND |
（注）磁気計測システムへの応用や、磁気センサのカスタマイズについてはお問い合わせください。
FGS3-1000 三軸磁気センサ 代表的使用事例

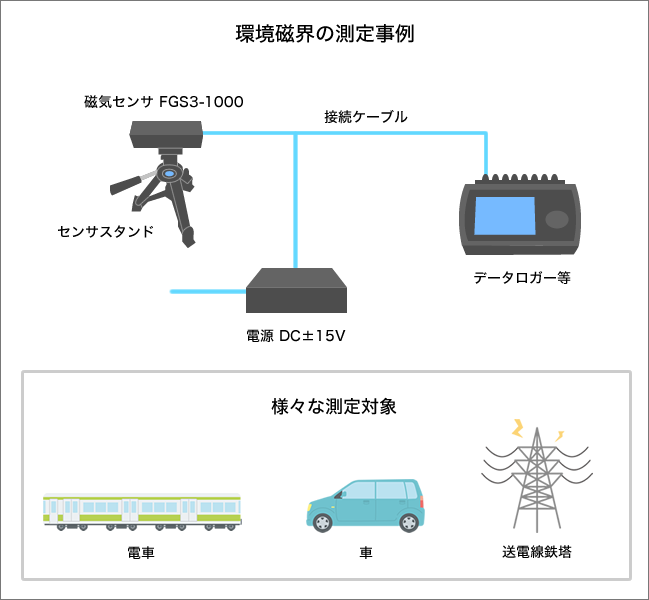

1.三軸磁気センサをセンサ用スタンド等に固定し、様々な環境磁界を測定します。

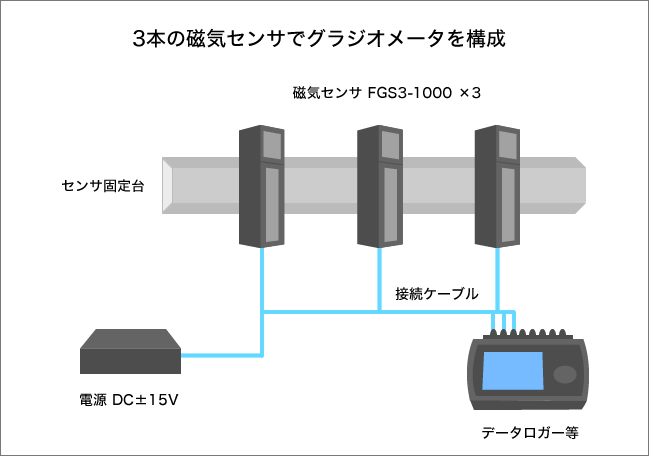

2.複数の磁気センサを用いてグラジオメータ（磁場匂配計）を構成し、磁場匂配の測定や金属の検知などに使用します。

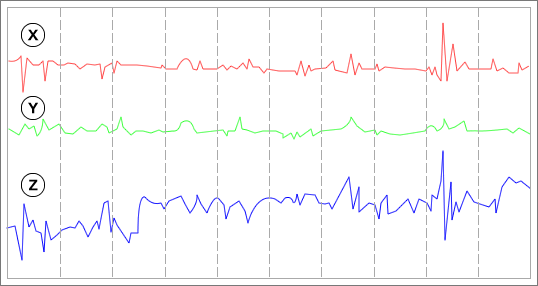

データロガーによる直流磁界計測画面

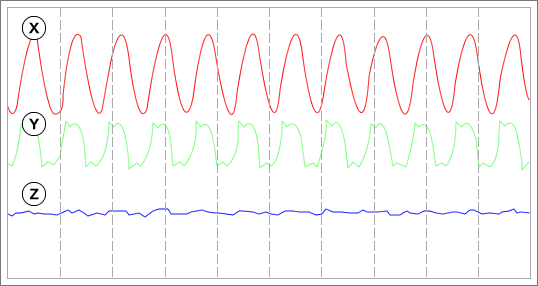

データロガーによる交流磁界計測画面

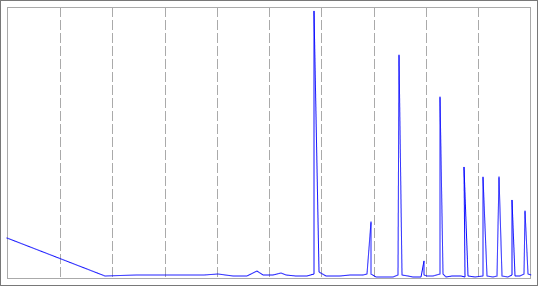

交流磁界FFT解析画面
三軸磁気センサFGS3-1000は、磁気測定の目的に合わせ複数の磁気センサの組み合わせで測定が行えます。様々な測定対象に合わせて、自由度の高い計測システムが構築できます。
