磁場キャンセラ装置
MFC-4000 磁場キャンセラ装置
- 高感度の三軸磁気センサが外乱の磁界を検出し、この外乱磁界と同じ大きさで逆方向の磁界が発生するように、キャンセルコイルに流れる電流を精密に制御し、外乱磁界を打ち消します。
- 周波数特性が良好な当社独自の平行フラックスゲートセンサを採用
- ゆっくりとした直流磁場変動から交流（商用周波数）の磁場変動を除去し、安定した磁場環境を作り出します。
- 直流磁界から交流磁界まで対応
- シールドルームに比べて低価格
- 操作が簡単
- 簡易組立方式なので簡単に設置、移設が可能
- 構成：コントローラ、キャンセルコイル、磁気センサ、キャンセルコイル用架台（レベルアジャスタ付）
- 電子ビーム装置の磁場環境
- 電子顕微鏡の磁場環境
| キャンセル周波数範囲 | DC～60Hz（60Hzにて減衰度 約1/20） | |
|---|---|---|
| 最大キャンセル磁界 | 10μT（各軸） | |
| キャンセル空間 | 約100mm立方 | |
| センサ方式 | 平行フラックスゲート方式 | |
| 外形寸法と質量 | コントローラ | 430(W)×100(H)×330(D) 約5kg |
| キャンセルコイル | 1,000(W)×1,000(H)×1,000(D) 約28kg | |
| 磁気センサプローブ | 35(W)×35(H)×35(D)mm | |
| キャンセルコイル用架台 | 1,010(W)×500(H)×1,010(D) 約8kg | |
| 接続ケーブルの長さ | 約5m | |
| 電源 | AC100V（50/60Hz） | |
※プローブスタンドは撮影用です。
設置場所に合わせたコイル寸法などの仕様変更については、お問い合わせください。

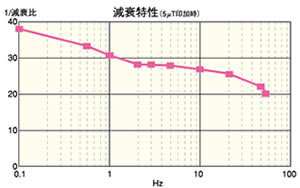

磁場減衰特性の例
